Setting front panel when run vi (LabVIEW)

บทนำ
    ผู้พัฒนาโปรแกรมด้วยโปรแกรม LabVIEW บางครั้ง คงรู้สึกอยากจะซ่อน menu bar หรือ toolbar เพื่อให้ผู้ใช้สนใจเพียงปุ่มบนโปรแกรมที่ผู้พัฒนาโปรแกรมกำหนดไว้เท่านั้น วันนี้ผู้เขียนจะแสดงวิธีการตั้งค่าการแสดงผลของหน้า front panel เมื่อ RUN โปรแกรม

ขั้นตอน
1. เปิด .VI ที่คุณสร้างขึ้น หน้า Front panel มีองค์ประกอบดังรูปที่ 1
รูปที่ 1 ตัวอย่างหน้า Front panel

2. กำหนดค่าการแสดงผล โดยคลิกที่ File/VI Properties ดังรูปที่ 2
รูปที่ 2 ตำแหน่ง VI Properties
3. เมื่อเลือกตามหัวข้อ 2 แล้วหน้าต่าง VI Properties ปรากฎดังรูปที่ 3 (ก) เลือก Window Appearance จากกล่องข้อความ Category หน้าต่างเปลี่ยนเป็นรูปที่ 3 (ข)

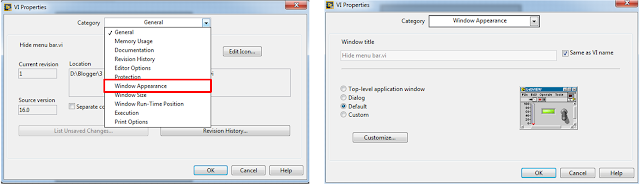

รูปที่ 3 (ก) ตำแหน่งเลือก Window Appearance และ (ข) หน้าต่าง Window Appearance

4. เลือก Customize แล้วคลิก Customize... ในรูแ 3 (ข)  จะปรากฎหน้าต่าง Customize Window Appearance คุณสามารถกำหนดการแสดงผล Front panel ได้ที่นี้ ตัวอย่างนี้กำหนดให้ซ่อน Menu bar toolbar และ scroll bar ตามรูปที่ 4 (ก) ได้ผลแสดงดังรูปที่ 4 (ข)



อ้างอิง
How Do I Run an Executable in the Background as a Start-Up Application?,  National Instruments, http://digital.ni.com/public.nsf/allkb/4A8B626B55B96C248625796000569FA9
